废水站主要处理单元及设计参数

发布时间:2020-12-29 10:47 浏览次数:

    废水站主要处理单元及设计参数
    废水处理站主要由综合调节池、高浓废水调节池、Fenton反应池、斜管沉淀池、水解酸化池、接触氧化池、MBR膜池等组成。
    高浓废水调节池
半地上式钢混凝土结构,平面尺寸7.0 m×3.6 m,池深3.5 m,有效水深3.0 m,设计水力停留时间15 h,配置污水提升泵1台,功率0.75 kW,流量6 m3/h,扬程5 m,池底设穿孔曝气管用于均质。
    Fenton反应池
半地上式钢混结构,共5个反应池,分别为pH调节池、一级Fenton反应池、二级Fenton反应池、后pH调节池及PAM絮凝反应池,平面尺寸均为1.2 m×1.2 m,池深3.5 m,有效水深2.8 m,设计处理量5 m3/h,设计停留时间0.8 h,各池均设置搅拌器1台,转速30 r/min,功率0.55 kW。
    斜管沉淀池
半地上式钢混结构,平面尺寸6.0 m×2.0 m,池深3.5 m,分为2格泥斗排泥,斜管采用D80 PVC材质蜂窝填料,填料面积8 m2,表面负荷为0.63 m3/(m2·h),有效HRT 3.0 h。
    吹脱池
半地上式钢混结构,平面尺寸2.0 m×1.0 m,池深3.5 m,有效停留时间1 h,池底布设穿孔曝气管,用于曝气吹脱去除水中残留的H2O2,出水流入综合调节池。
     综合调节池
全地下式钢混结构,平面尺寸14.1 m×12.0 m,池深4.5 m,有效水深4.0 m,设计停留时间45 h,配置污水提升泵1台,功率1.5 kW,流量18 m3/h,扬程8 m,池底布设穿孔曝气管用于均质。
    水解酸化池
半地上式钢混结构,7.0 m×5.0 m,池深4.5 m,有效容积144 m3,设计水力停留时间9.6 h,设置D150 mm×100 mm、H=2.5 m组合生物填料87.5 m3,池底设潜水搅拌器2台,功率1.5 kW,叶轮直径260 mm,转速980 r/min,设计污泥质量浓度1 000 mg/L。
    接触氧化池
半地上式钢混结构,分为两级两格,平面尺寸8.0 m×7.0 m,池深4.5 m,有效容积224 m3,设计水力停留时间15 h,设置D150 mm×100 mm、H=2.5 m组合生物填料140 m3。池底布设盘式微孔曝气器135套,配套曝气罗茨风机2台(1用1备),功率7.5 kW,风量7.68 m3/min,风压49 kPa,设计污泥质量浓度3 000 mg/L。
     MBR池
半地上式钢混结构,尺寸3.4 m×3.4 m,池深4.5 m,设计水力停留时间3 h,池内设置1套MBR膜组件PVDF,MBR膜片共56片,实际膜面积1 120 m2,设计膜通量15 L/(m2·h),膜组运行方式产9 min停1 min,设计产水流量15 m3/h;膜产水泵功率1.1 kW,Q=20 m3/h,扬程10 m;膜反洗泵功率2.2 kW,Q=20 m3/h,扬程10 m;膜吹扫风机功率7.5 kW,风量2.0 m3/min,风压49 kPa。设计污泥质量浓度5 000~8 000 mg/L。

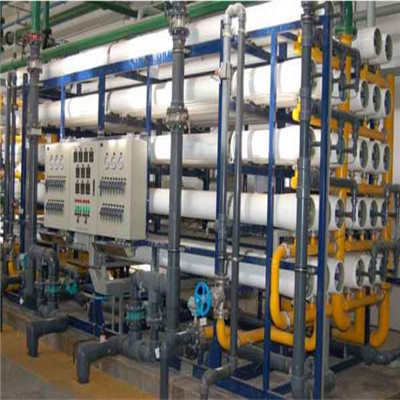

 废水站主要处理单元及设计参数(图1)
